一、H100模组维修的技术挑战

● NVIDIA H100基于4nm制程工艺，内部结构极其精密，包括：大容量HBM3显存（80GB）

● 复杂的多层PCB设计

● 高密度核心芯片焊接

● 多路供电与信号管理模块

● 一旦出现故障，如核心虚焊、显存损坏或供电异常，普通维修点根本无力解决。这类问题需要：芯片级BGA焊接技术

● 高精度检测与调试仪器

● 对H100架构的深入理解

这些都是 H100模组维修的难点所在。

二、捷智算GPU维修中心如何攻克技术难关？

●   捷智算GPU维修依托十年芯片级维修经验，已建立起一套成熟的高难度GPU维修体系：

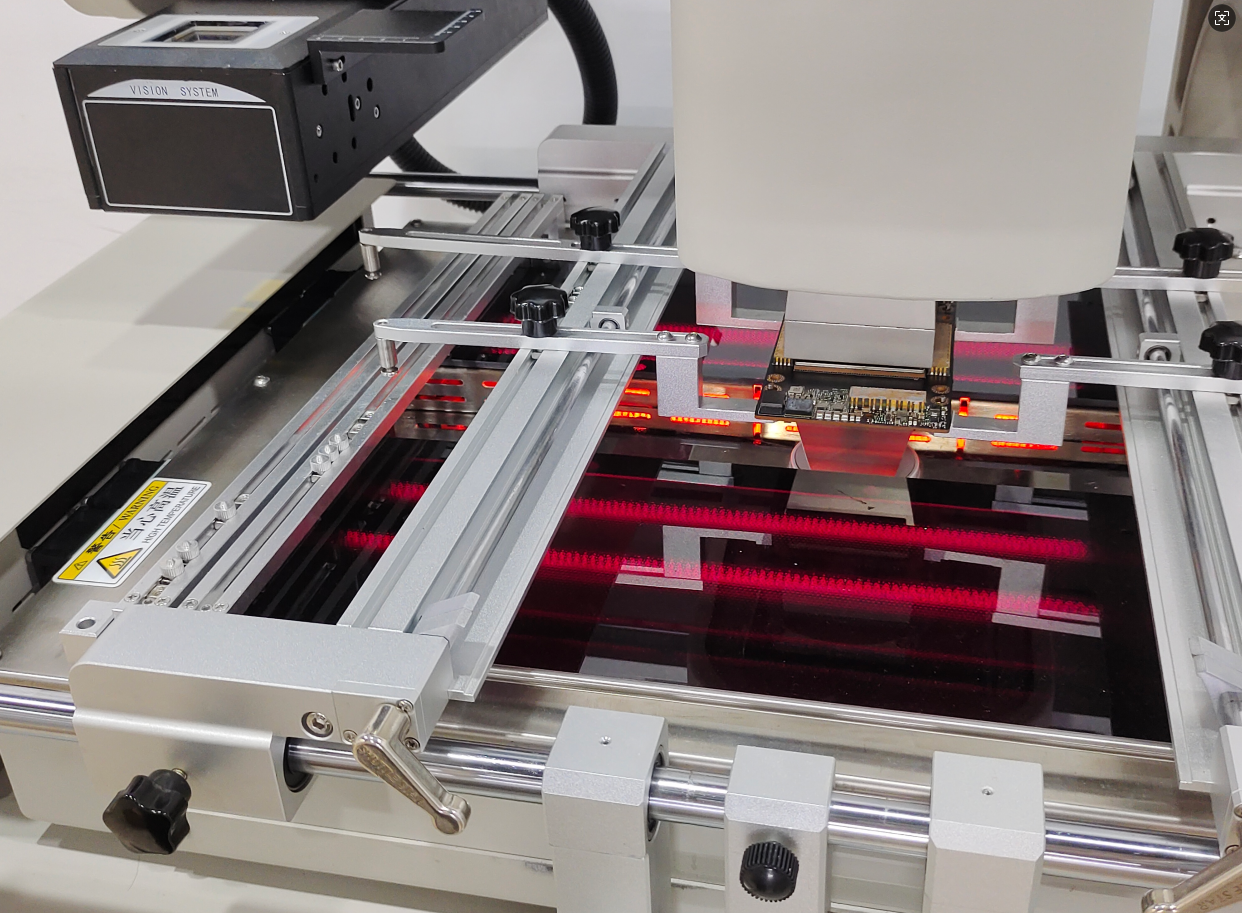

● BGA返修台精准植球 ：针对H100核心虚焊问题，可重新焊接GPU核心，恢复功能；

●   显存颗粒级检测与替换 ：精准定位故障显存条，进行单独更换，避免整卡报废；

●   多层PCB线路修复 ：通过专业仪器检测短路、断路问题，修复线路故障；

●   供电模块更换与调试 ：修复或更换损坏的VRM模块，确保供电稳定。

● 此外，捷智算使用与原厂一致的检测标准，每块维修后的H100模组都经过严格测试，确保性能恢复如初。
